YTF-63H应用
产品适用于测量非粘稠、不结晶、无腐蚀性的气体液体介质压力和真空。
旋压系列压力表泛应用于石油、化工、冶金、发电站、矿山、地面工程机械设备等行业; 采用外壳为气密型结构，能有效地保护内部机件免受环境污秽侵入。
参数特性

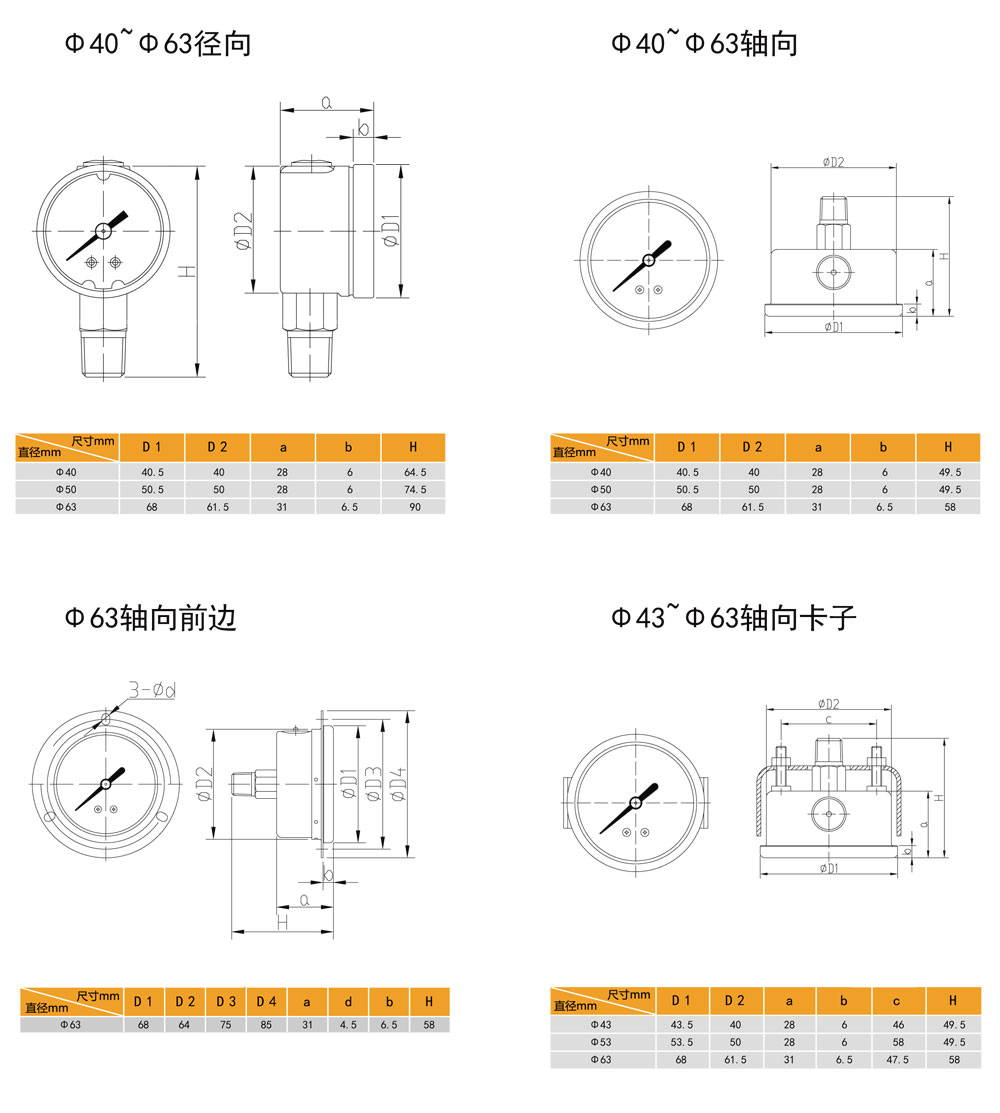

公称直径:Φ40、Φ43、Φ50、Φ53、Φ63
精度等级: 2.5级
测量范围: -0.1MPa~0MPa、0MPa~60MPa
环境温度: -40℃ ~ 6 0℃
介质温度: -40℃ ~ 1 0 0℃
温度性能: 当测量系统的温度在参考温度2 0℃±5℃波动时,最大变化为量程的0 .0 4 % /℃
连接螺纹: M1 4 X 1 .5 (可根据用户要求定制)
压力元件: 1 0 MPa C 型管(3 1 ＜ 6 L)；≧1 0 MPa 螺旋管(3 1 6 L)
仪表接头: 3 1 6 S S
仪表外壳: 3 0 4 S S
传动机芯: 3 0 4 S S
仪表玻璃: 聚碳酸脂 (平板玻璃可选)
防护等级: IP 6 5 、IP 6 6
表针 铝 黑色
表盘 铝 白底黑刻度字MPa
压力承载性能
静 压: 3/4x满量程
动 压: 2/3x满量程
瞬时压力: 1.3x满量程
优化选择特殊型
装配隔膜化学密封
双量程刻度表盘
仪表充液( 硅油、甘油、氟油等)
散热器(可以适应更高的介质温度)
